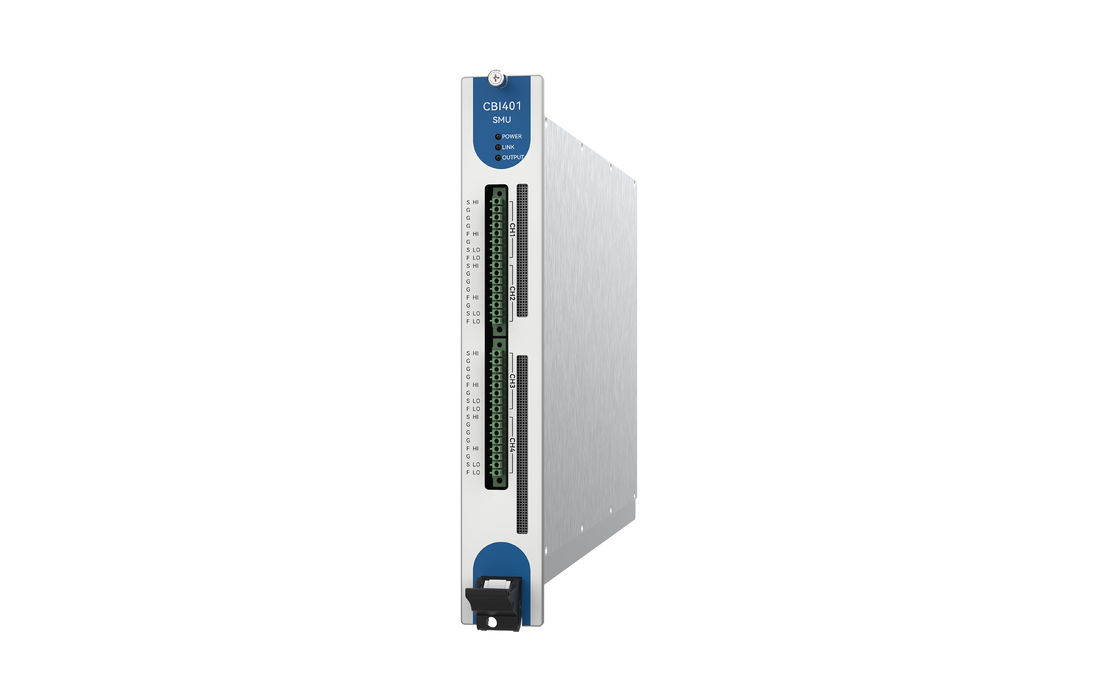

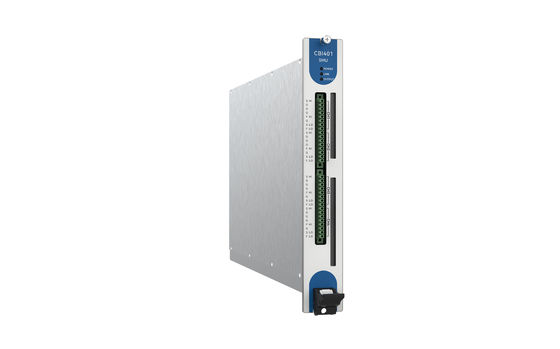

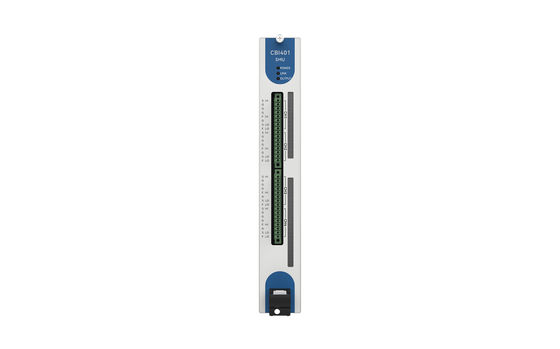

10V 500mA PXI источник измерения единицы подкарты импульс PXI SMU единицы CBI401

Модульная подкарта CBI401 является основным компонентом точных цифровых источниковых единиц измерения (SMU) серии CS, предназначенных для многоканальной электрической характеристики средней и низкой мощности.Обладает однокарточной четырехканальной архитектурой общего грунта, каждый канал работает независимо или синхронно, идеально подходит для параллельного тестирования с высокой плотностью. совместим с хостами Pusces 1003CS (3-слота) и 1010CS (10-слота),Он использует полосу пропускания 3 Гбит/с и 16-канальную пусковую ширину, чтобы обеспечить высокоскоростную координацию с несколькими устройствами.Оптимизированный для низкого шума, высокой стабильности тестирования партии, он обеспечивает до 500mA тока, 10В напряжения и 5W мощности на канал, удовлетворяя потребности в точном тестировании в полупроводниках, датчиках,и микросиловые устройства.

Характеристики продукта

▪Многоканальная конструкция высокой плотности:Интегрирует 4 независимых канала на подкарту для тестирования параллельных устройств.

▪ Синхронизированная операция:Синхронизация с помощью аппаратного обеспечения между каналами обеспечивает точность синхронизации на уровне μs.

▪ Точность и низкий шум:00,1% точности источника/измерения с 51⁄2-значным разрешением; измерение тока до 5μA, диапазон напряжения 10mV10V.

▪ Операция четырех квадрантов:Симулирует питание или поведение электронной нагрузки в режимах загрузки/отгрузки.

▪ Гибкость двойного режима:Поддерживает протоколы импульсного и постоянного тока для динамической характеристики.

▪ Масштабируемая архитектура:Бесшовная интеграция с хостами CS-серии для расширения системы до 40 каналов.

Параметры продукта

Заявления

▪ Испытание характеристик дискретных полупроводниковых устройств, включая резисторы, диоды, светоизлучающие диоды, диоды Зенера, диоды PIN, транзисторы BJT, MOSFET, SIC, GaN и другие устройства;

▪ Испытания энергоэффективности, включая светодиоды/амоледы, солнечные батареи, преобразователи постоянного тока и т.д.;

▪ Испытание характеристик датчика, включая сопротивление, эффект Холла и т.д.;

▪ Испытание характеристик органических материалов,включая электронные чернила,печатные электронные технологии и т.д.;

▪ Испытание характеристик наноматериалов, включая графен, нанопроволоки и т.д.
