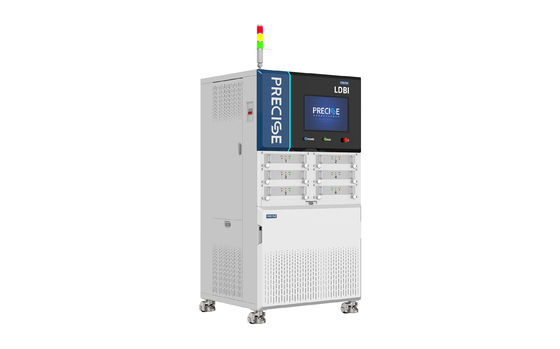

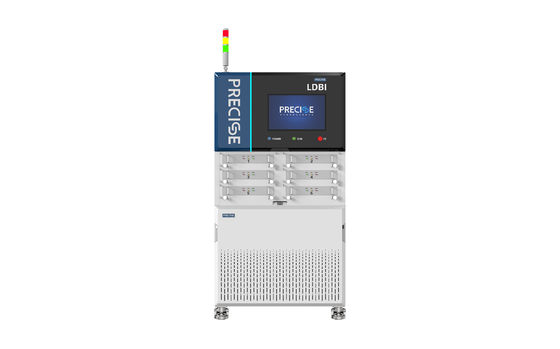

Системы испытаний полупроводников для лазерного старения LDBI Система многоканального испытания

LDBI multi-channel high-power laser aging system is specifically designed to address the issues of kilowatt-level high-power semiconductor laser chips and pump laser modules that require narrow pulse high current testing and agingКомпания разработала инновационную универсальную, мощную, водоохлаждаемую систему испытаний старения.
Продукт обладает отличными характеристиками высокого тока узкого импульса постоянного тока, стабильного тока и сильной антиинтерферентной способности.Он также включает в себя двойные схемы защиты от перенапряжения, защиту от электромагнитных полей и перенапряжений, обеспечивая полное решение для испытаний старения высокопроизводительных полупроводниковых лазерных чипов и насосных лазерных модулей.

Характеристики продукта

▪Один ящик поддерживает до 16 каналов, максимум 8 ящиков: Каждый ящик может вмещать до 16 независимых каналов, с общей вместимостью до 8 ящиков.

▪Независимые каналы: все каналы работают независимо друг от друга, обеспечивая отсутствие помех между испытаниями.

▪Текущее отсчет и синхронизированные измерения: автоматически измеряет напряжение, оптическую мощность и другие параметры одновременно с текущим отсчётом.

▪Нагревательная пленка и контроль температуры: использует нагревательную пленку для контроля температуры в диапазоне от комнатной температуры до 125 °C.

▪Предоставление электроэнергии, устойчивого к перенапряжению: предназначено для устойчивости к перенапряжению, обеспечивая стабильную работу.

▪Устройство сбора света с водяным охлаждением: оборудовано водяным охлаждением для управления теплом, вырабатываемым во время работы.

▪Высокая температурная точность: абсолютная температурная точность ±1°C, с температурной однородностью ±2°C в различных DUT (испытаемые устройства).

▪Автоматическая регистрация и экспорт данных старения: автоматически записывает данные о тесте старения и поддерживает экспорт данных для анализа.

Параметры продукта

Заявления

Испытание полупроводникового силового устройства

▪Точно измеряет статические параметры силовых устройств, таких как MOSFET, BJT, IGBT, SiC (карбид кремния) и GaN (нитрид галлия), включая разрывное напряжение, утечку тока, сопротивление включения,пороговое напряжение, емкость соединения и т.д.

▪Поддерживает требования к испытаниям высокого напряжения, высокого тока и высокой точности для полупроводников третьего поколения (например, SiC, GaN).

Исследование электрических свойств полупроводниковых материалов

▪Предоставляет испытания параметров электрической производительности полупроводниковых материалов (например, изменения тока, напряжения, сопротивления), поддерживающие исследования и разработки материалов и проверку процессов.

Испытания электроэлектронных компонентов для электромобилей с новой энергетикой

▪Основное внимание уделяется статическому тестированию параметров IGBT и SiC-устройств автомобильного класса, отвечающих требованиям высокого напряжения и высокого тока в архитектуре 800 В.Покрывает основные приложения, такие как основные инверторы и зарядные свай.

Испытания и контроль качества производственных линий промышленной автоматизации

▪Позволяет проводить комплексные испытания от лабораторий до линий массового производства, включая автоматизированное тестирование статических параметров для пластинок, чипов, устройств и модулей.Совместима с полуавтоматическими (PMST-MP) и полностью автоматическими (PMST-AP) системами производства.

Учебное и научно-исследовательское учреждение

▪Используется для физических характеристик экспериментов в интегральных схемах и силовых устройствах, охватывающих такие курсы, как принципы полупроводниковых устройств и аналоговой электроники.Содействует развитию центров практики тестирования чипов.
