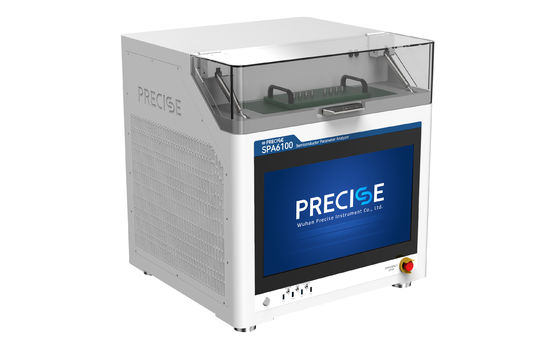

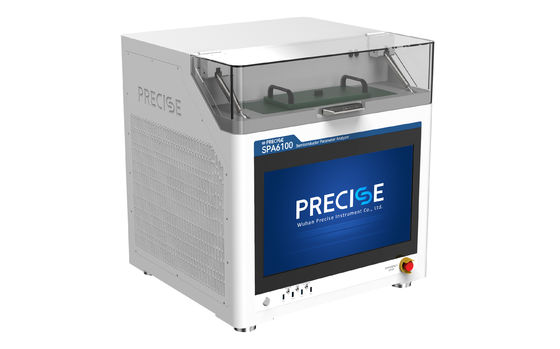

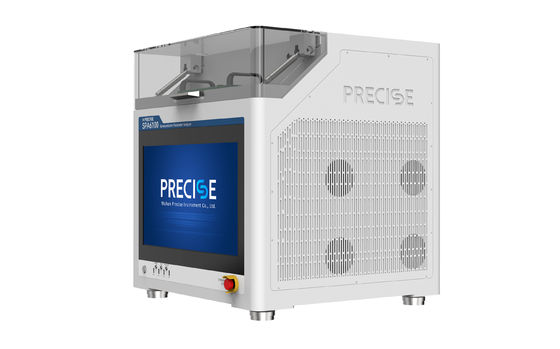

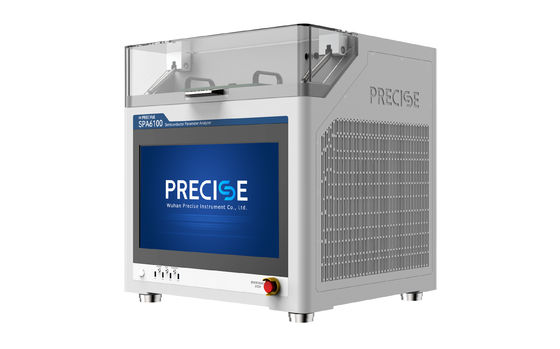

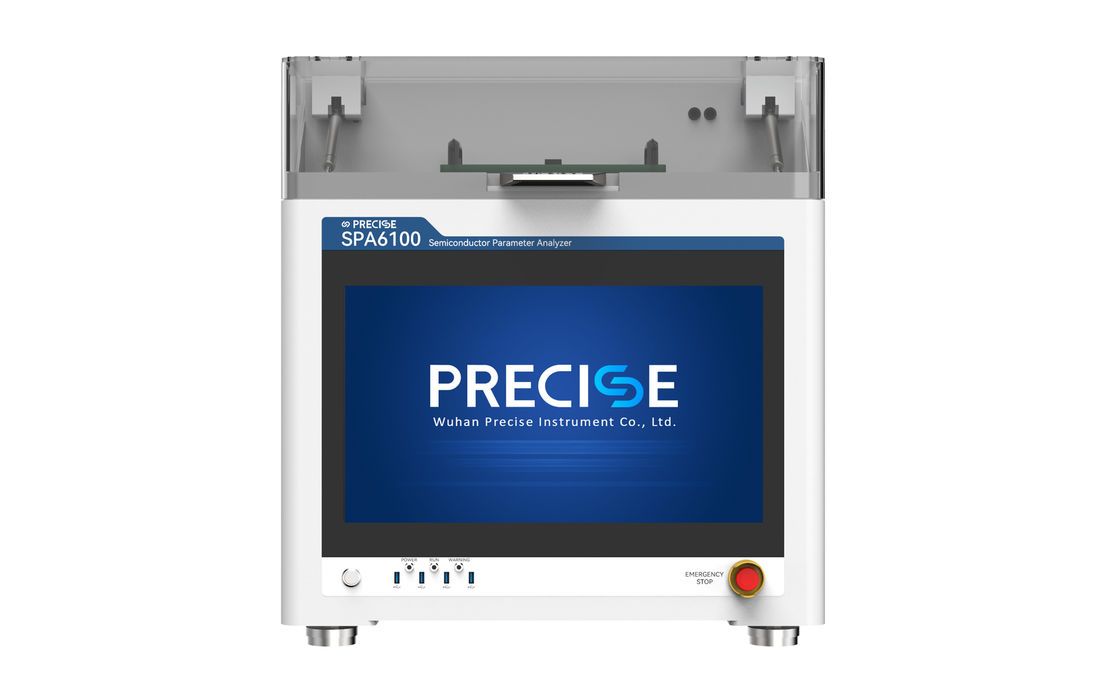

1200V/100A Анализатор параметров полупроводников SPA6100 Системы испытаний полупроводников

Полупроводниковый параметровый анализатор SPA6100 предлагает преимущества, включая высокую точность, широкий диапазон измерений, быструю гибкость и сильную совместимость.Этот продукт поддерживает одновременное испытание постоянного тока-напряжения (I-V), емкость-напряжение (C-V) и импульсные характеристики I-V в условиях высокого тока/высокого напряжения.

Он имеет модульную конструкцию и позволяет пользователям гибко выбирать и настраивать единицы измерений для модернизации системы на основе требований испытаний.Анализатор поддерживает измерения до 1200 В напряжения, 100A высокого тока и 1pA низкого тока, а также позволяет измерять многочастотную емкость переменного тока в диапазоне от 10 кГц до 1 МГц.

Он оснащен специальным программным обеспечением для тестирования параметров полупроводников и поддерживает как интерактивную ручную работу, так и автоматическую работу, интегрированную со станциями зондов.Система оптимизирует весь рабочий процесс от настройки измерений, выполнение, анализ результатов до управления данными, что позволяет эффективно и повторяемо характеризовать устройство.совместим с температурными камерами и модулями теплового управления для выполнения требований испытаний при высоких/низких температурах.

Характеристики продукта

▪30μV до 1200V, 1pA до 100A, возможность измерения в широком диапазоне
▪Высокая точность измерений, достигающая до 0,03% по всему диапазону измерений
▪Встроенные стандартные программы тестирования устройств для прямого вызова и упрощенного тестирования
▪Автоматическая экстракция параметров в режиме реального времени, графическое отображение данных и функции анализа
▪Быстрое переключение между измерениями C-V и I-V без необходимости перепроводки
▪Гибкие решения для настройки светильников с высокой совместимостью
▪Предоставлено бесплатное ПК-программное обеспечение и набор команд SCPI

Параметры продукта

Заявления

▪Наноматериалы: сопротивляемость, мобильность носителя, концентрация носителя, напряжение зала

▪Гибкие материалы:Испытание на протяженность/торсионность/гибкость, время напряжения (V-t), время тока (I-t), время сопротивления (R-t), сопротивляемость, чувствительность

▪Чипы IC: Открытый/короткий тест, вход высокий/низкий ток (IIH/IIL), выход высокий/низкий напряжение (VOH/VOL), кривые I/O Pin I-V

▪Дискретные устройства:BVDSS,IGSS,IDSS,Vgs ((th),Rdson,Ciss/Coss/Crss (Входной/Выходной/Возвращенный трансферный потенциал),Выходной/Переводный/C-V кривые.

▪Фотодетекторы: темный ток (ID), емкость соединения (Ct), обратное разрывное напряжение (VBR), отзывчивость (R).

▪Перовскитные солнечные элементы: напряжение открытой цепи (VOC), ток короткой цепи (ISC), максимальная мощность (Pmax), максимальное напряжение мощности (Vmax), максимальный ток мощности (Imax), фактор заполнения (FF), эффективность (η),Сопротивление серии (Rs), Сопротивление шунту (Rsh)

▪LD/LED/OLED:Операционный ток (Iop), оптическая мощность (Popt), напряжение вперед (VF),Кривые порогового тока (Ith), обратного напряжения (VR), обратного тока (IR), светового тока-напряжения (LIV) и I-V-светкости (IVL)

▪ Датчики/мемристоры: время напряжения (V-t), время тока (I-t), время сопротивления (R-t),Испытания I-V на постоянном/импульсном/переменном токе
