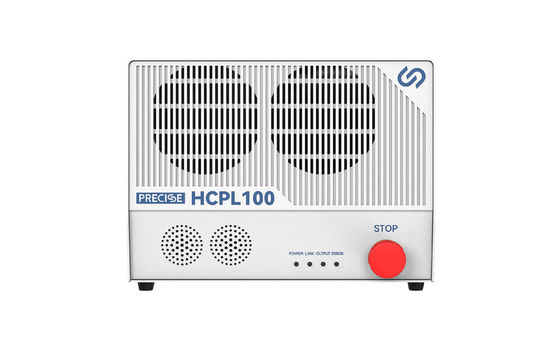

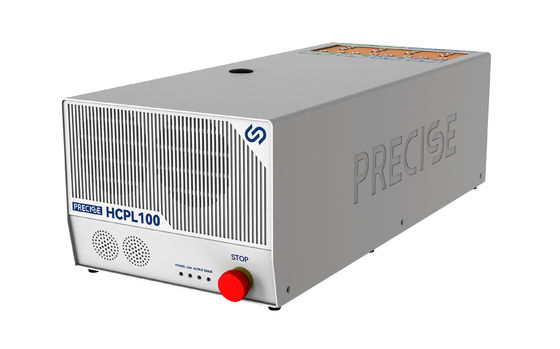

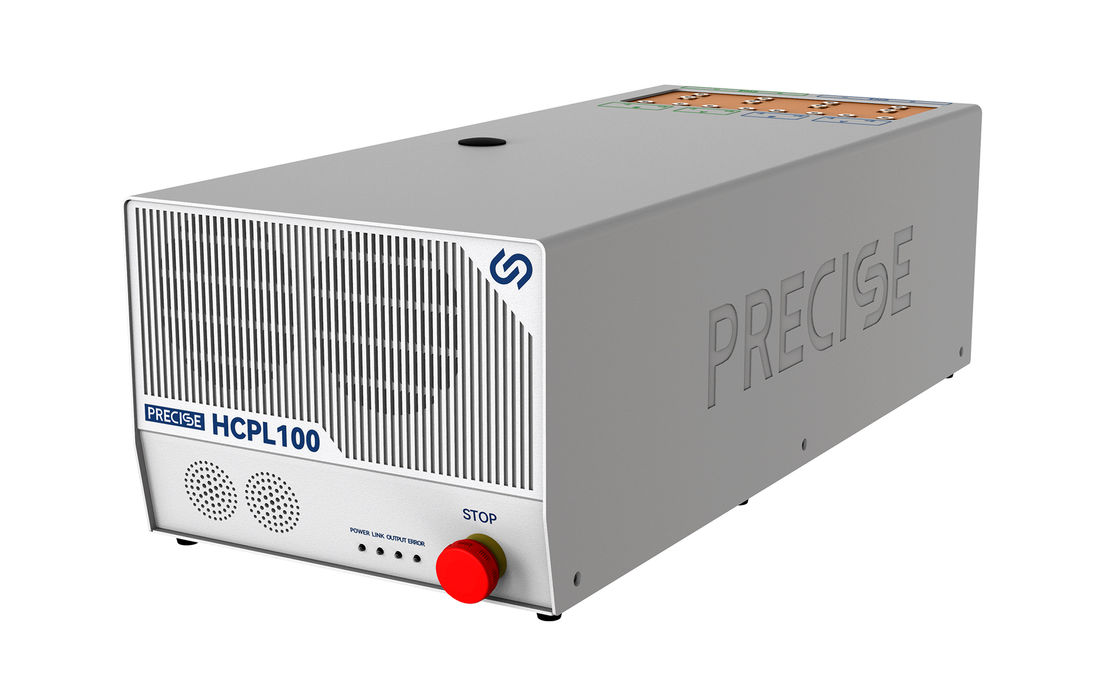

1000А 18В высокопоточный импульсный источник тока HCPL100 Программируемое питание

Силовой источник высокого импульсного тока серии HCPL100 представляет собой источник постоянного импульсного тока.поддержка измерения импульсного напряжения двухканального (пиковый отбор проб)Устройство может применяться в сценариях испытаний, которые требуют высокого тока, таких как диоды Шоттки, прямые мостовые стеки, устройства IGBT,IGBT полумостовые модулиИспользуя это устройство, можно самостоятельно завершить стерельное испытание "текущего напряжения".

Характеристики продукта

▪Выходной ток на единицу варьируется от 5А до 1000А, и несколько единиц могут быть подключены параллельно для выхода, при этом общий ток достигает 6000А.

▪Регулируемая ширина импульса тока от 50μs до 500μs, с увеличением времени 15μs (типичное время),который уменьшает нагрев испытываемого устройства во время процесса испытания и делает результаты испытаний более точными.

▪Двухканальное синхронное захват напряжения с измеренным диапазоном напряжения от 0 до 18 В. Он может поддерживать одновременное тестирование верхнего и нижнего транзисторов полумостового модуля,повышение эффективности испытаний.

▪Для тестирования Vce ((sat) и Vf необходимо отправлять только соответствующие команды, без необходимости добавления дополнительного внешнего переключателя.

▪Выходная и точность измерений устройства составляют 0,1%.

▪Поддерживает автоматическое отбор проб без необходимости внешней карты получения.

Параметры продукта

Заявления

▪Диод Шоттки:Используется для испытания мгновенного напряжения вперед диодов Schottky, он может обеспечивать импульсы высокого тока для моделирования условий высокого тока в фактической работе,точное измерение параметров производительности при высоком токе.

▪Мостовой столб выпрямителя:Он может выполнять сканирующее испытание "напряжения токопровождения" на мостовой стеке выпрямителя, обнаруживая его производительность проводности и изменения напряжения при разных токах,и оценки его качества и эффективности.

▪IGBT-устройства:способен испытывать такие параметры, как падение напряжения в режиме включения и импеданс соединительного провода IGBT,помогает инженерам понять рабочее состояние IGBT при высоких импульсах тока и судить, соответствуют ли они требованиям к конструкции и стандартам качества.

▪IGBT полумостовые модули, IPM модули:Для IGBT полумостовых модулей и IPM модулей могут быть завершены такие испытания, как падение напряжения IGBT в режиме включения, диодное мгновенное напряжение вперед и импеданс провода связи,предоставление поддержки данных для оценки производительности модуля и проверки качества.

▪Испытание датчиков высокого тока:Подходит для проверки времени ответа (шага) датчиков высокого тока. Выдавая импульсы высокого тока, он моделирует условия высокого тока в фактической работе датчика,проверяет скорость и точность ответа датчика на изменения тока, и оценивает показатели производительности датчика.
