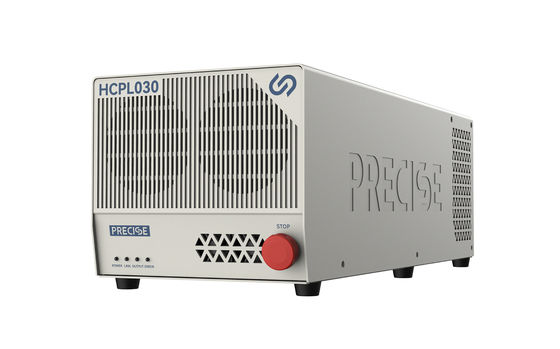

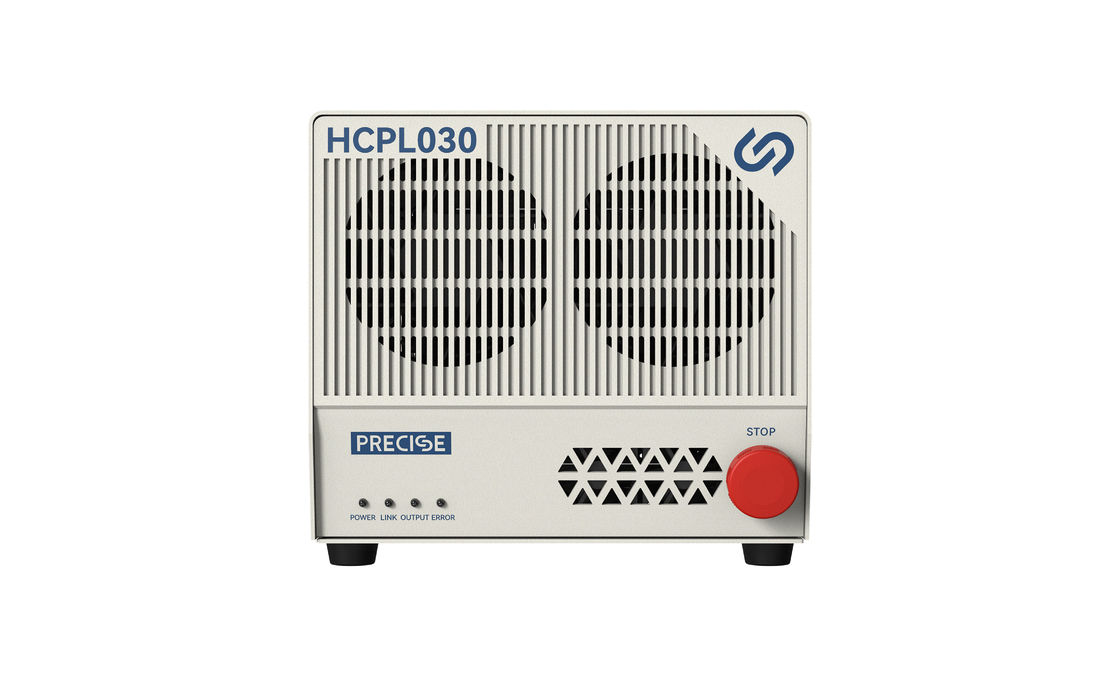

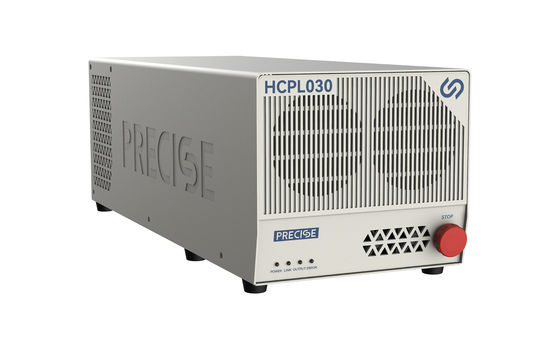

300A 30V импульсное питание источник высокого тока HCPL030 для SiC IGBT GaN HEMT испытания

Силовое питание с высоким импульсом серии HCPL030 представляет собой источник постоянного импульса.с внешним реле управления), поддержка двухканального измерения импульсного напряжения (пиковый отбор проб) и поддержка переключения полярности выхода.Он имеет одноединичный выходный ток 300A и поддерживает параллельное измерение по крайней мере шести или более устройствУстройство в основном предназначено для тестирования пластин и может использоваться в сценариях тестирования, которые требуют высокого тока для диодов Schottky, ректификаторных мостовых стеков, устройств IGBT, IGBT полумостовых модулей,Модули IPM, и т. д. с током ниже 300A. Используя это устройство, можно самостоятельно выполнить проверку на "напряжение текущего состояния".

Характеристики продукта

▪Ширина импульса непрерывно регулируемая от 50 мкм до 1 мс.

▪Ультрабыстрое время подъема 10 мкм (типичное время).

▪Двухканальное синхронное измерение напряжения с точностью 0,1%.

▪300 А программируемой мощности на единицу.

▪Поддерживает защиту от перенапряжения и защиту от ненормальных открытых цепей.

▪Применимо к испытанию времени отклика датчиков высокого тока (реакция на шаг).

Параметры продукта

Заявления

▪Диод Шоттки:Он используется для проверки мгновенного напряжения диода Шоттки. Он может подавать импульсы высокого тока, чтобы имитировать ситуацию высокого тока при фактической работе,и точно измерить свои параметры производительности в условиях высокого тока.

▪Мостовой столб выпрямителя:Он может проводить испытания I-V на стеке моста выпрямителя, обнаруживать производительность проводимости и изменение напряжения стека моста выпрямителя при различных токах,и оценивать его качество и эффективность.

▪Устройство IGBT:Он может проверять такие параметры, как падение напряжения в режиме включения и импеданс связи IGBT.Это помогает инженерам понять состояние работы IGBT при высоких импульсах тока и определить, соответствует ли он требованиям конструкции и стандартам качества.

▪Модуль IGBT Half-Bridge, модуль IPM:Для IGBT half-bridge модуля и IPM модуля могут быть завершены такие элементы испытания, как IGBT on-state voltage drop, диодное мгновенное передовое напряжение и импеданс связи - провода,предоставление данных для оценки производительности и контроля качества модулей.

▪Испытание датчиков высокого тока:Он применим к испытанию времени ответа (шага) датчиков высокого тока. Выдавая импульсы высокого тока, он моделирует ситуацию высокого тока датчика в фактической работе,проверяет скорость ответа и точность датчика на изменения тока, и оценивает показатели производительности датчика.
