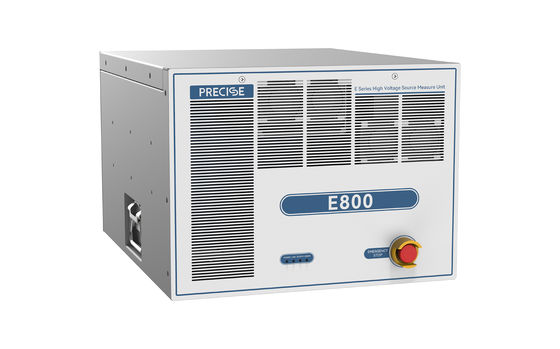

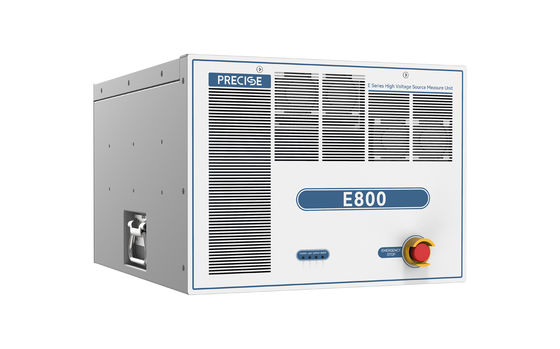

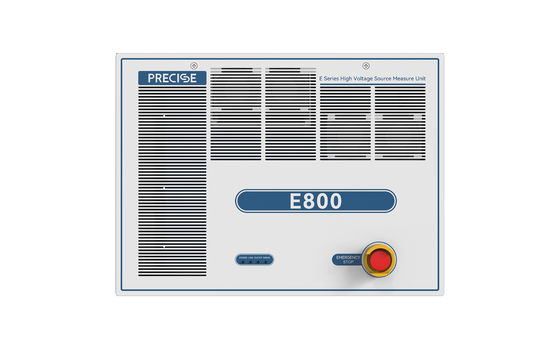

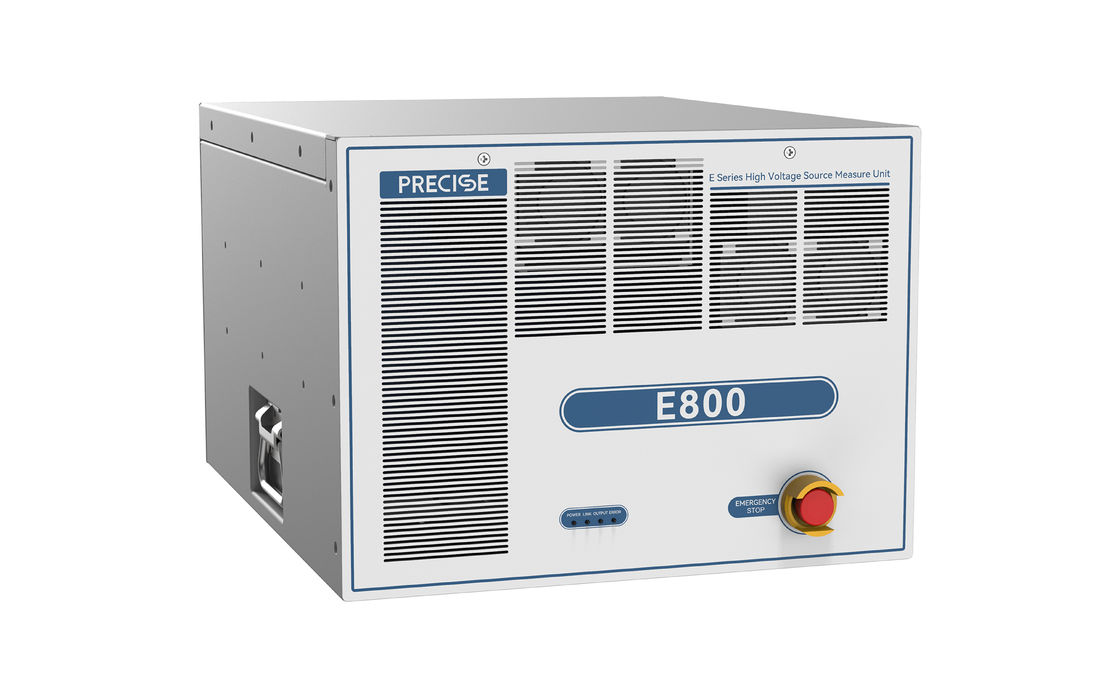

8000V/40mA Высоковольтный источник питания E800 для испытания SiC/IGBT/GaN HEMT

Высоковольтный источник питания E800 имеет высокое выходное и измерение напряжения (8000V) и возможность вывода и измерения слабых сигналов тока (1nA).с диапазоном выходного и измерительного напряжения 0-8000V и диапазоном выходного и измерительного тока 0-40mA. Он поддерживает постоянное напряжение и постоянный ток режимов работы, а также разнообразные способы сканирования I-V. Устройство может быть применено в таких сценариях, как испытание IGBT разрыв напряжения,Электрические источники питания IGBTЕго режим постоянного тока имеет большое значение для быстрого измерения точек отказа.

Характеристики продукта

▪Миллисекундная реакция и низкая генерация тепла:Благодаря высокому уровню повышения и снижения, он значительно снижает время подачи энергии на испытываемое устройство, минимизирует проблему с теплопроизводством и обеспечивает стабильное тестирование.

▪Выпуск высокого напряжения и испытания широкого диапазона:Максимальная выходная мощность на единицу составляет 8000 В, максимальный ток - 40 мА, а максимальная мощность - 320 Вт, которая может быть увеличена до 10 кВ. В сочетании с точностью 0,1%,может выполнять испытания на утечку тока на уровне nA при высоком напряжении.

▪Гибкий выход и разнообразное сканирование:Он поддерживает постоянное напряжение или постоянный ток, синхронно проверяет напряжение и ток, и поддерживает линейные, логарифмические,и пользовательское сканирование для удовлетворения различных требований тестирования.

▪Интеллектуальное ограничение тока, безопасность гарантирована:Константное напряжение и ограничение тока эффективно предотвращают взрыв трубки, обеспечивая безопасность устройства и процесса тестирования.

Параметры продукта

Заявления

▪Испытание разрывного напряжения IGBT:Постепенно увеличивая напряжение, следите за напряжением и изменениями тока между коллектором и излучателем IGBT.Запишите значение напряжения в данный моментНа основе этого определите максимальное напряжение, которое может выдержать IGBT и оценить его напряжение - выдерживать производительность.

▪IGBT Динамическая испытательная шина конденсатор зарядного питания:Он обеспечивает стабильную зарядную электрическую энергию для конденсатора шины в динамических испытаниях IGBT. Это гарантирует, что во время процесса динамического испытанияконденсатор автобуса может хранить и выпускать электрическую энергию быстро и стабильно, имитируя электрическую среду, в которой IGBT работает в практических приложениях.

▪Силовое питание для IGBT:В фазе испытания старения IGBT обеспечивается соответствующее напряжение и ток. Благодаря долгосрочному питанию при работе процесс старения IGBT ускоряется.Это помогает заранее выявить потенциальные проблемы качества, обеспечивая его надежность и стабильность при фактическом использовании.

▪Противопожарный диод Напряжение выдерживает испытание:Применить постепенно увеличивающееся напряжение к светодиоду защиты от молнии, наблюдать его состояние при различных напряжениях, обнаружить максимальное обратное разрыв напряжение он может выдержать,и определить, отвечает ли он требованиям к напряжению в защите от молнии.

▪Варистор напряжение выдерживать тест:Применить напряжение через варистор и увеличивать его постепенно. Следить за изменением тока. Когда ток резко увеличивается, определить значение напряжения в это время. Таким образом,оценить напряжение - выдерживать производительность варистора, чтобы обеспечить его правильное функционирование в схеме защиты от перенапряжения.
